今日のガス業界では、バルブの選択がシステムの安全性、信頼性、運用効率に直接影響します。これは、ガスが高圧下で保管および輸送される圧縮天然ガス用途では特に重要です。
CNG バルブと従来のガスバルブは似ていますが、自動的に交換できるわけではありません。それらの圧力定格、材料、シーリング システム、接続、安全機能、および意図される用途は大きく異なる場合があります。外観やサイズのみに基づいてバルブを選択すると、漏れ、接続の問題、機器の損傷、または危険な動作が発生する可能性があります。
この記事では、CNG バルブと汎用ガス バルブの主な違いについて説明し、特定のガス システムに適切なオプションを選択するための実践的なガイダンスを提供します。

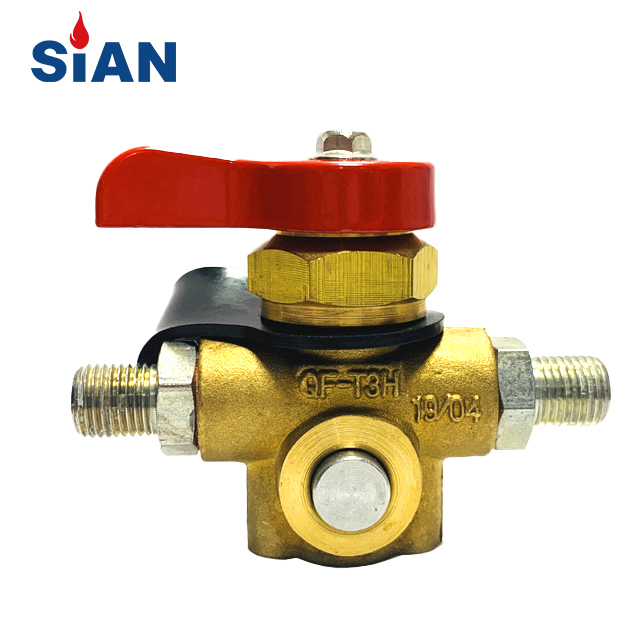

SiAN QF-T3H 高圧ガスシリンダー用途向け CNG シリンダーバルブ。
CNG バルブは、圧縮天然ガス システム用に設計されています。 CNG は圧縮ガス状態で貯蔵された天然ガスで、通常はシリンダー、貯蔵モジュール、車両、または充填装置の内部に保管されます。
設計に応じて、CNG バルブはガスの充填、貯蔵、放出、隔離、または圧力解放に使用される場合があります。一般的な用途には、天然ガス自動車、CNG 充填所、産業用ガスシリンダー、高圧天然ガスシステムなどがあります。
CNG バルブは、シリンダーの設計、作動圧力、ガス接続、シール要件、動作温度、および適用される規格に従って選択する必要があります。 SiAN の CNG 製品範囲には、遮断シリンダー バルブ、工業用シリンダー バルブ、充填バルブ、圧力リリーフ バルブ ソリューションが含まれます。
QF-T3H、CTF-3、QF-T1B などのいくつかの SiAN CNG モデルは、動作圧力 20 MPa でリストされています。ただし、選択したモデルとアプリケーションの正確な仕様を常に確認する必要があります。
「従来のガスバルブ」は単一の技術製品分類ではありません。一般に、家庭用、商業用、工業用、または低圧および中圧のガス システムで使用されるバルブを指します。
これらのバルブには、ボール バルブ、グローブ バルブ、ゲート バルブ、および一般的な遮断バルブが含まれる場合があります。それらの仕様は、ガス媒体、圧力範囲、温度、接続タイプ、および動作条件によって異なります。
一部の従来のガスバルブは天然ガスに適している場合がありますが、これは CNG に適しているという意味ではありません。従来のパイプラインまたは機器用に設計されたバルブは、圧力定格、ガス適合性、接続、シール材、および認証が確認されていない限り、高圧 CNG システムに設置しないでください。
最も重要な違いは、バルブが設計されている圧力範囲です。 CNG バルブは圧縮天然ガス システム用に開発されており、シリンダー、車両、貯蔵モジュール、または充填装置によって指定された圧力に耐える必要があります。
多くの CNG シリンダー バルブは、約 20 MPa の作動圧力向けに設計されていますが、要件はシステムや適用される規格によって異なります。たとえば、SiAN QF-T3H モデルは動作圧力 20 MPa および CNG 中仕様でリストされています。
従来のガスバルブは低圧システム用に設計されていますが、一部の工業用バルブは高圧サービス用に製造することもできます。したがって、バルブの名前だけで区別しないでください。設置前に、実際の使用圧力、テスト要件、圧力サイクル、および製品マニュアルを確認する必要があります。
CNG バルブの材料は、十分な機械的強度、耐食性、寸法安定性、および圧縮天然ガスとの適合性を備えていなければなりません。設計に応じて、適切な材料には真鍮、ステンレス鋼、アルミニウム合金などが含まれます。
最終的な材料は、バルブの構造、圧力要件、ガス組成、動作温度、および適用される規格によって異なります。 SiAN がリストした CNG バルブ製品には、銅合金および真鍮合金構造が含まれます。材料仕様は、製品範囲全体にわたって想定されるのではなく、モデルごとに確認する必要があります。
従来のガスバルブには、真鍮、ステンレス鋼、鋳鉄、青銅、またはその他の材料が使用されている場合もあります。ただし、低圧ガス設備に適した材料でも、高圧 CNG システムでは必要な性能が得られない場合があります。
耐久性は、加工精度、ねじの品質、シール面、表面処理、繰り返しの充填と排出のサイクルに対する耐性にも依存します。

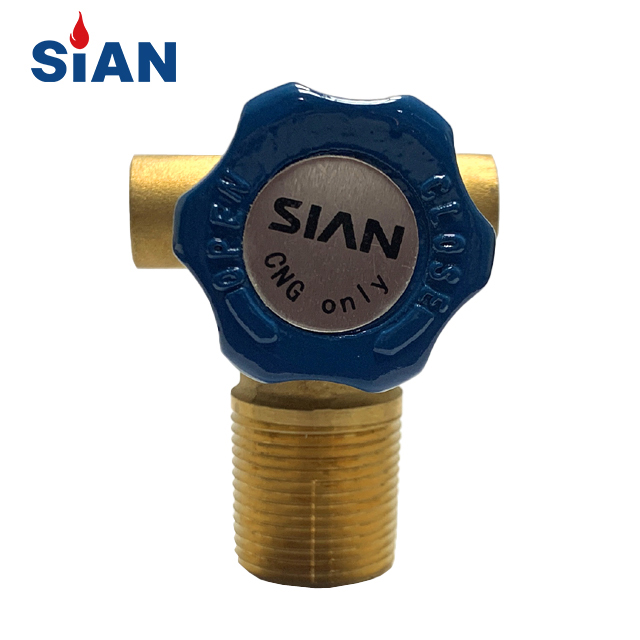

SiAN CTF-3 銅合金構造の CNG シリンダー バルブ。
CNG システムでは、異常な圧力状態を注意深く制御する必要があります。シリンダーとシステムの設計に応じて、CNG バルブは圧力リリーフ装置、緊急遮断機能、またはその他の安全コンポーネントと組み合わされる場合があります。
圧力解放保護は、すべての CNG バルブに自動的に組み込まれるわけではありません。バルブに統合することも、個別に設置することも、システムの別の部分によって提供することもできます。
従来のガスバルブは基本的な遮断制御を提供しますが、必ずしも CNG 用途で見られる圧力、振動、温度、および緊急条件向けに設計されているわけではありません。
ご注文前に、選択したバルブに安全装置が含まれているか、どのような圧力または温度設定が適用されるか、構成がシリンダーやプロジェクトの要件に適合しているかどうかを確認してください。たとえば、SiAN の QF-T1B 製品情報には特定の安全装置設定がリストされていますが、この情報はそのモデルにのみ適用されます。

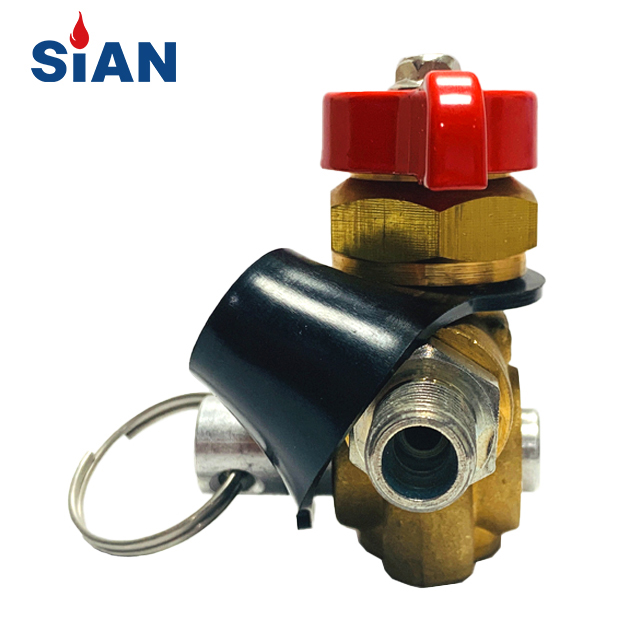

SiAN CNG シリンダーバルブの製品詳細図。
CNG バルブと従来のガスバルブはどちらもガスの流れを制御できますが、その機能は特定のバルブの設計によって異なります。シリンダーバルブは主に隔離と遮断を提供しますが、充填バルブ、圧力リリーフバルブ、レギュレーター、または流量制御コンポーネントは異なる機能を実行する場合があります。
CNG バルブは、高圧天然ガスの貯蔵および供給装置で動作するように設計されています。内部通路、シール構造、操作機構、出口接続は、意図した圧力と流量条件に適合する必要があります。
バルブとレギュレーターを区別することも重要です。通常、バルブはガスを通過させるかどうかを制御し、レギュレーターは圧力を下げて下流側の圧力を制御します。
CNG バルブは、シリンダーのネックねじ、出口ねじ、ホース、レギュレーター、充填コネクター、およびシステム内のその他の機器と一致する必要があります。ねじの種類、サイズ、ピッチ、シール方法のわずかな違いでも、取り付け不良やガス漏れの原因となります。
SiAN の QF-T3H モデルは、入口ネジ 12 mm、出口ネジ M12 × 1.25-6g、作動圧力 20 MPa、呼び径 4 mm でリストされています。 CTF-3 モデルは、入口ネジが PZ27.8、出口ネジが M12 × 1-6H、作動圧力が 20 MPa、呼び径が 6 mm でリストされています。
これらの仕様は各モデルにのみ適用されます。購入者は注文する前に完全な技術図面と接続寸法を確認する必要があります。
CNG バルブは、天然ガス自動車、CNG 充填装置、産業用ガスシリンダー、貯蔵モジュール、高圧天然ガスシステムで一般的に使用されています。従来のガスバルブは、住宅、商業、産業用の幅広いガス設備で使用されています。
CNG バルブまたは従来のガスバルブを購入する前に、ガス媒体、作動圧力、シリンダーまたはパイプラインのタイプ、入口接続、出口接続、動作温度、充填頻度、設置環境、および必要な認証をサプライヤーに提供してください。
選択要素 | なぜそれが重要なのか |
気体媒体 | CNGやその他のガスとの適合性を確認 |
使用圧力 | バルブがシステム圧力と一致していることを確認します |
シリンダーまたはパイプの接続 | 取り付けや密閉の問題を防ぎます |
コンセント接続 | レギュレーターやホースとの適合性を確認 |
安全装置 | 圧力解放要件を検証します |
動作温度 | 適切な材料とシールの決定に役立ちます |
充填頻度 | 耐久性評価をサポート |
適用規格 | プロジェクトのコンプライアンスを確認します |
バルブは圧力定格や価格だけで選ぶのではなく、完全なガス システムの一部として選択する必要があります。
CNG バルブは、資格のある担当者が、互換性のあるツール、フィッティング、シール、および接続手順を使用して取り付ける必要があります。取り付ける前に、バルブ本体、ネジ山、シール面、保護キャップに損傷や汚れがないか検査してください。
過度の締め付け力、不適切な工具、不適切なシール材はねじ山やシール面を損傷する可能性があるため避けてください。設置後、適切な検査方法を使用してシステムに漏れがないかチェックする必要があります。
シリンダーと CNG 機器は、衝撃、過度の熱、汚染、および不正な操作から保護する必要があります。腐食、変形、ねじ山の損傷、漏れ、または異常な動作抵抗が見られるバルブは、使用を中止し、専門家による評価を受ける必要があります。
Ningbo Fuhua Valve Co., Ltd.が運営するSiAN Valvesは、LPGバルブ、工業用ガスシリンダーバルブ、CNGバルブ、医療ガスバルブ、消火器バルブを供給しています。
同社の CNG 製品範囲には、遮断、工業用シリンダー、充填、圧力リリーフ バルブ ソリューションが含まれます。製品ページでは、使用ガス、使用圧力、接続寸法、呼び径、材質、安全装置、適用規格などの機種別情報を掲載しております。
お客様は SiAN に連絡して、正しいモデル、技術図面、ガス適合性、圧力定格、接続寸法、テスト、認証、および OEM 要件を確認することができます。にアクセスしてください。 SiAN CNG バルブの製品範囲 詳細については。
いいえ、圧力定格、ガス適合性、材質、シール構造、接続、安全機能、認証が異なる場合があります。
いいえ。圧力定格は、バルブのモデル、シリンダー、車両、ストレージ システム、および適用される規格によって異なります。
いいえ。圧力リリーフ保護はバルブに統合されるか、別個に供給されるか、システムの別の部分によって提供される場合があります。
デザインや用途に応じて、真鍮、ステンレス鋼、アルミニウム合金が使用される場合があります。最終的な材料は、圧力、ガス適合性、温度、および適用される規格に従って確認する必要があります。
CNG バルブは、圧縮天然ガス システムの圧力、接続、シール、安全性、および動作要件に合わせて設計されています。従来のガスバルブは幅広い用途に対応しており、高圧 CNG サービスには適していない場合があります。
正しい選択は、ガス媒体、作動圧力、材料、接続規格、安全装置、動作環境、認証、および完全なシステム設計に基づいて行う必要があります。
SiAN は、さまざまな産業用途向けに CNG シリンダー バルブと関連ガス バルブ ソリューションを提供しています。発注前に技術要件を確認することで、企業は漏れリスクを軽減し、システムの信頼性を向上させ、安全な長期運転に適したバルブを選択することができます。
